BW、BWY、BWD、XW、XWD型单级摆线针轮减速机

点击数:15057  录入时间:2011-9-22 【打印此页】 【关闭

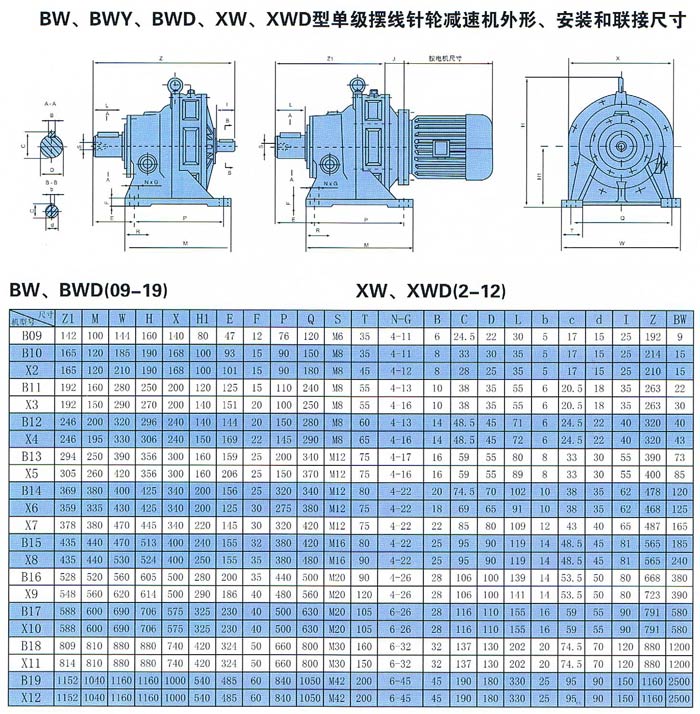

BW、BWY、BWD、XW、XWD型单级摆线针轮减速机



1.摆线针轮减速机特点



〇高速比和高效率单级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。



  摆线针轮减速机一级传动减速比为9~87,双级传动减速比为 121~5133,多级组合可达数万,且针齿啮合系套式滚动摩擦, 啮合表面无相对滑动,故一级减速效率达94%。


〇结构紧凑体积小由于采用了行星传动原理,输入轴输出轴在同一轴心线上,使其机型获得尽可能小的尺寸。



〇运转平稳噪声低摆线针齿啮合齿数较多,重叠系数大以及具有机件平衡的机理,使振动和嗓声限制在最小程度。



  在运转中同时接触的齿对数多,重合度大,运转平稳,过载能力强,振动和噪音低,各种规格的机型噪音小。


〇使用可靠、寿命长因主要零件采用轴承钢材料,经淬火处理(HRC58~62)获得高强度,并且,部分传动接触采用了滚动摩擦,所以经久耐用寿命长。


  因主要零件是采用轴承钢淬火处理 (HRC58-62),再精磨而成,且摆线齿与针齿套啮合传递至针齿形成滚动磨擦付,磨擦系数小,使啮合区无相对滑动,磨损 极小,所以经久耐用。



〇设计合理,维修方便,容易分解安装,最少零件个数以及简单的润滑,使摆线针轮减速机深采用户的信赖。


  与同功率的其它减速机相比,重量体积 小1/3以上,由于是行星传动,输入轴和输出轴在同一轴线上,以获得尽可能小的尺寸。



2.摆线针轮减速机的型号



  1)B系列摆线针轮减速机


  BW脚板式卧装双轴摆线针轮减速机


  BL法兰式立装双轴摆线针轮速机


  BWY脚板卧装专用电动机直联型摆线针轮减速机


  BLY法兰式立装专用电动机直联型摆线针轮减速机


  BWD脚板式卧装普通电动机直联型摆线针轮减速机


  BLD法兰式立装普通电动机直联型摆线针轮减速机


  2)X系列摆线针轮减速机


  XW脚板式卧装双轴摆线针轮减速机


  XL法兰式立装双轴摆线针轮减速机


  XWD脚板式卧装普通电动机直联型摆线针轮减速机


  XLD法兰式立装普通电动机直联型摆线针轮减速机


  XWD脚板式卧装普通电动机直联型摆线针轮减速机


  XLY法兰式立装专用电动机直联型摆线针轮减速机
