DJ型、DJII型大倾角挡边输送机

点击数:13005  录入时间:2016-2-29 【打印此页】 【关闭

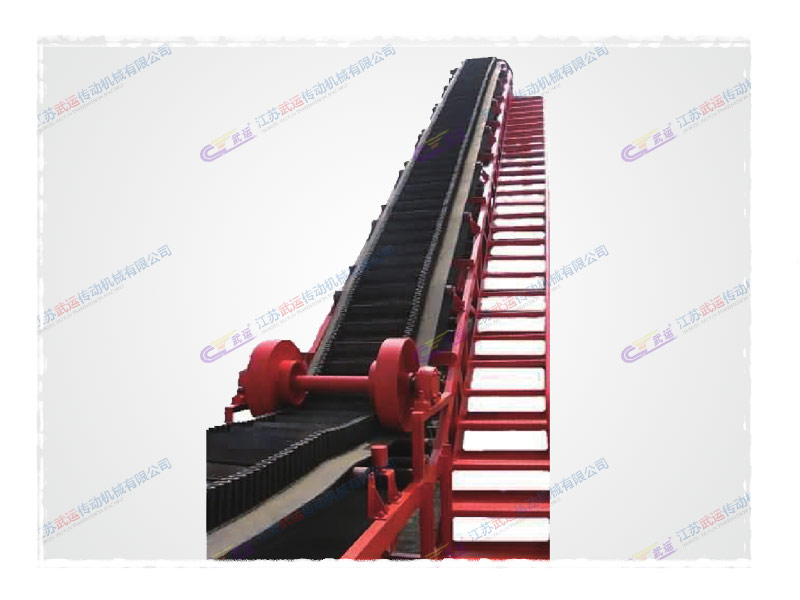

DJ型、DJII型大倾角挡边输送机



用途及使用范围

  DJ型、DJII型大倾角挡边输送机可大角度连续输送散状物料,可输送松散密度为500~2500千克/立方米 的各种散状物料,广泛用于冶金、矿山、煤炭、建材、化工、轻工、港口、粮食、船舶等各行各业。

  该输送机适用工作环境温度在-25℃~40℃之间,如采取相应的防护措施,还可以用于防爆、防水、防腐、阻燃、高温、严寒等各种条件下使用。

技术特点及结构图

  ◆输送机由于采用的是具有波状挡边和横隔板的输送胶带最大倾角可达90°,节省设备占地面积;

  ◆输送机输送量大、能耗低、结构简单、维修方便、胶带运行寿命长;

  ◆带式输送机按带宽可分为:500、650、800、1000、1200、1400、1600;

  ◆带式输送机按带速可分为:0.8、1.0、1.25、1.6、2.0、2.5、3.15。

DJ型、DJII型大倾角挡边输送机

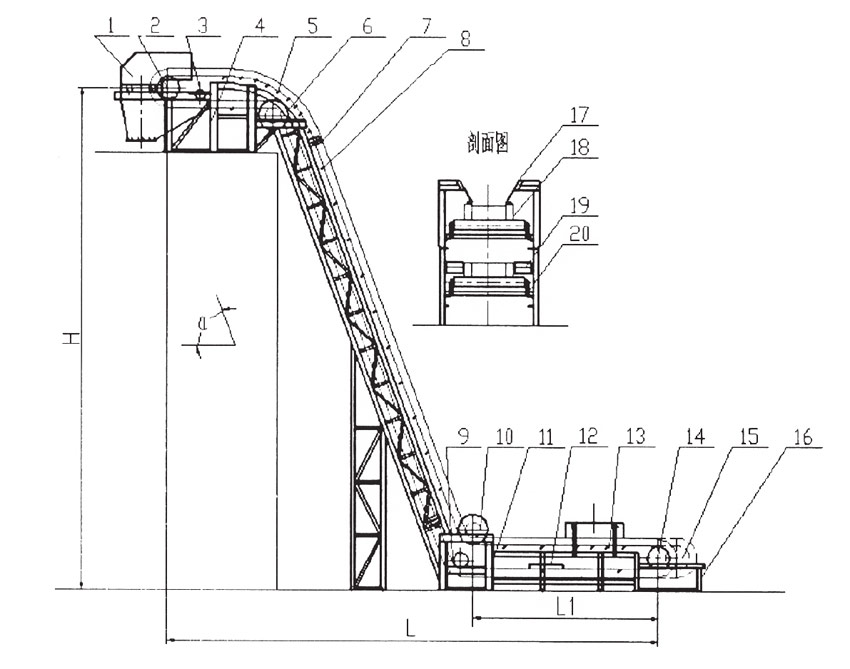

1、头部漏斗 2、头部滚筒 3、拍打清扫器 4、头架 5、凸弧段托辊 6、凸弧段机架 7、防跑偏装置 8、平行上托辊 9、改向滚筒 10、改向压轮装置

11、凹弧段机架 12、空段清扫器 13、缓冲托辊 14、尾部改向滚筒 15、螺旋拉紧装置 16、尾架 17、导料槽 18、输送胶带 19、托带辊 20、平行下托辊



主要技术参数

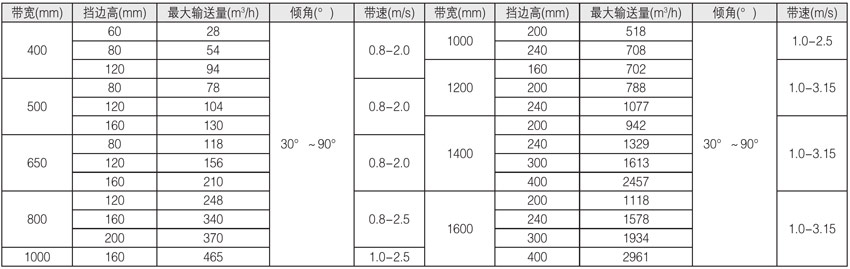

DJ型、DJII型大倾角挡边输送机主要技术参数



注:表中输送量按倾角30°该规格允许最大带速,最小隔板间距计算值。
