TD75型通用带式输送机

点击数:13115  录入时间:2017-4-21 【打印此页】 【关闭

用途及使用范围

  TD75型通用带式输送机结构简单、输送量大、维护使用方便、成本低、通用性强等优点而广泛用于冶金、煤炭、交通、建材、矿山、港口等部门,用来输送散状物料或成件物品。其输送长度和高度根据客户的要求而定,最大输送倾角可达22°,可进行长距离运转输送。

  该输送机适用工作环境温度在-15℃~40℃之间。如采取相应的防护措施,还可适用于防爆、防水、防腐蚀及耐高温、耐寒等特殊要求的场合。



TD75型通用带式输送机




技术特点及结构图



◆带式输送机输送物料的容量在2.5t/m3以下
◆带式输送机按带宽可分为:500、650、800、1000、1200、1400
◆带式输送机按带速可分为:0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0




TD75型通用带式输送机

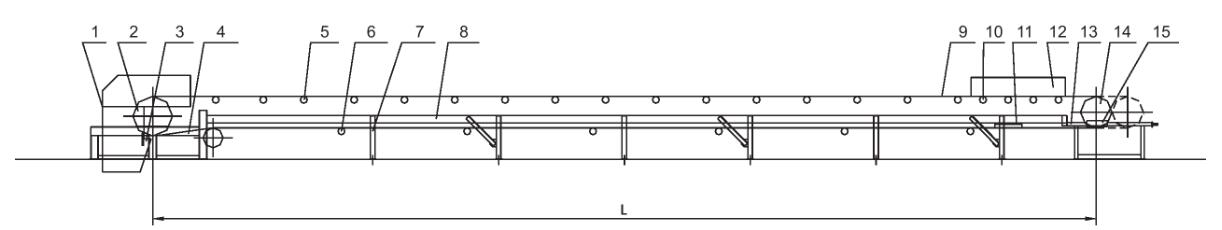

1、头部漏斗 2、头部滚筒 3、弹簧清扫器 4、头架 5、承载托辊 6、回程托辊 7、支腿 8、中间架 9、输送胶带 10、缓冲托辊 11、空段清扫器 12、导料槽 13、尾架 14、尾部滚筒 15、拉紧装置



主要技术参数:

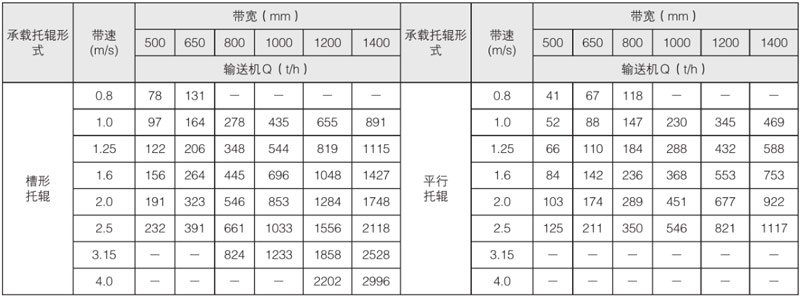

TD75型通用带式输送机主要技术参数



注:表中的输送量是在物料容重r=1.0t/m 、输送机倾角0°~7°、物料动堆积角为30°的条件下计算值。
